--VCS视频会议室集成方案 中控系统 会议室组网

1.    中控系统是什么？

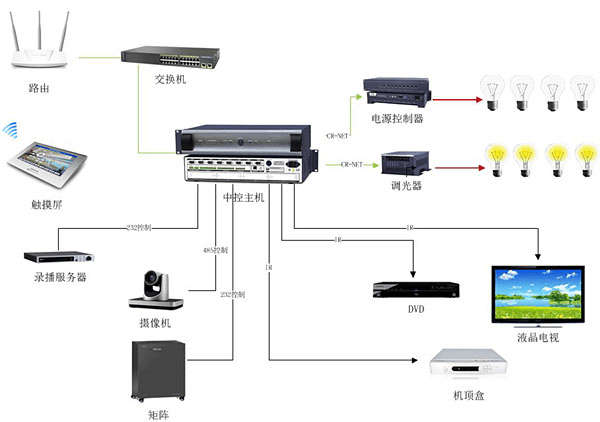

       中控系统即为中央控制系统，中控系统是指对声、光、电等各种设备进行集中控制的设备。用户可通过计算机和中央控制系统软件控制投影机、展示台、视频会议终端、卡座、功放、话筒、计算机、笔记本、电动屏幕、电动窗帘、灯光等设备。
视频会议终端提供API接口，中控系统可以调用API接口来控制视频会议的拨号、会议控制、摄像头调整、音量大小等通过功能，实现遥控器上大部分功能。具体功能及控制代码使用方法请参考《Yealink中控控制API指令说明文档V1.08》。

2.    VCS2.0终端是否支持对接中控系统？

VCS2.0终端连接中控系统，支持两种方式进行连接，分别是USB转RS232和TCP/IP。常见对接第三方中控厂家包括：AMX、CRESTRON（快思聪）。
推荐实际测试的RS232串口转USB线：绿联20211

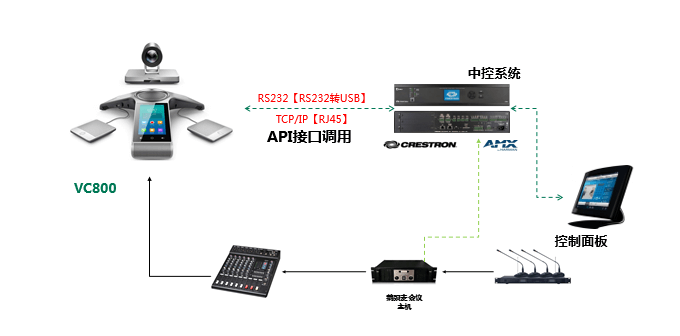

VCS2.0终端连接中控系统示意图如下：

3.    VCS2.0终端对接中控系统参数如何配置？

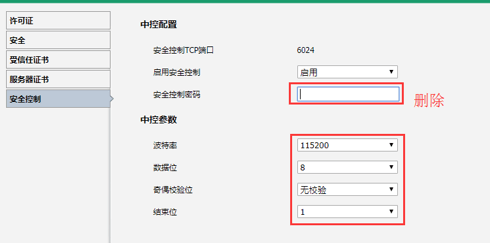

需要打开网页-安全-安全控制：
a)      删除安全控制密码
b)     请确认中控和VC800的参数跟截图保持一致
波特率：115200；              数据位：8；  奇偶校验位：无校验；              结束位：1
c)      修改后提交会重启VC800/VC880

4.    VCS2.0终端是否支持对接音频设备，如调音台、功放等？

       支持，VCS2.0终端可以通过3.5mm接口line in和line out对接调音台。VC880、VC800本身自带3.5mm接口line in和line out，无需转接线即可对接调音台。VC500没有自带3.5mm接口line in和line out，VC200自带3.5mm的line out，需要通过USB转3.5mm接口才可以对接调音台。

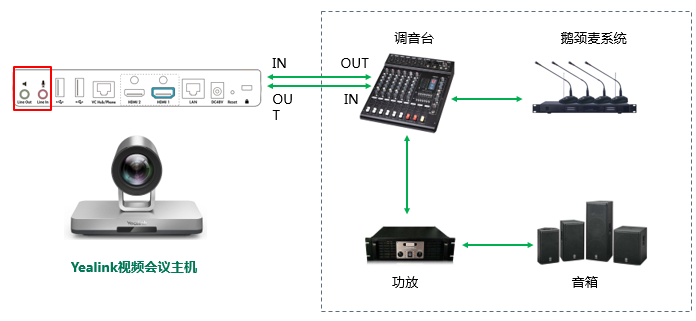

       VCS2.0终端连接调音台示意图如下：

5 VCS2.0终端会议跟踪方案如何实现？

会议跟踪原理是视频会议主机通过开、关鹅颈麦的麦克风来触发摄像机控制指令去调用摄像机的对应的预置位。VCS2.0终端支持常用的摄像机控制代码协议有Visca/Pelco-D/Pelco-P协议，需要视频会议主机支持同样的协议就可以进行控制。
每个鹅颈麦会预先按标准的摄像机控制协议设置好不同的麦序，VCS2.0终端对每个鹅颈麦位置进行预设位设置。
视频会议主机通过USB转RS232对接VCS2.0终端。通过摄像机控制协议传递预设位指令给VCS2.0终端。鹅颈麦开启，VCS2.0终端根据视频会议主机的指令调整摄像机转动至对应鹅颈麦预设位。

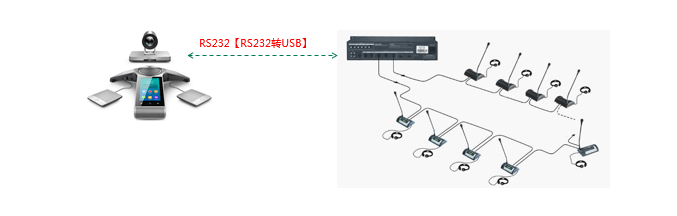

VCS2.0终端会议跟踪方案示意图如下：

6 VC880连接第三方摄像机方案如何实现？

参考：视频会议多摄像机部署方案

7 VCS会议室集成整体方案组网图如何部署？
