产品手册
Cisco TelePresence® 产品组合通过网络营造沉浸式的面对面交流体验，使您以前所未 有的方式与他人协作。技术与设计的强大组合让您和远程与会者感觉犹如同处一室， 思科网真产品组合可能会大幅提高生产效率并改变您的企业。许多企业已经开始将其 用于控制成本、更快地进行决策、改善客户亲密度、妥善利用稀缺资源以及加快将产 品推向市场的速度。
产品概述

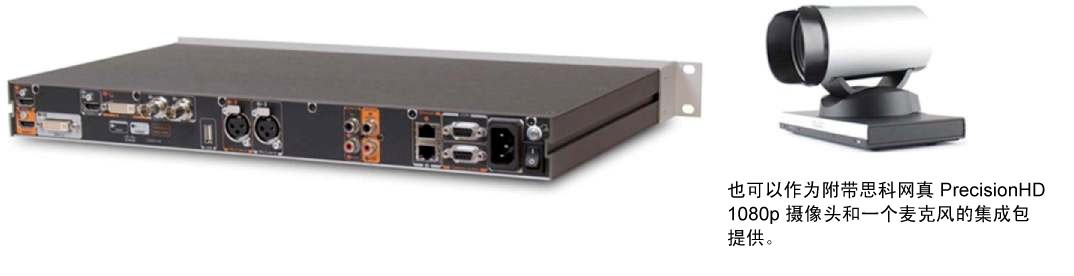

思科网真系统 Codec C40 提供了将任何会议室转变成高清 (HD) 视频协作室所需的所有功能。C40 专为集成商设 计，是日常定制网真和协作项目的理想解决方案。标准 1080p 高清视频、高清协作和嵌入式思科网真 MultiSite 功能的组合，使 C40 完美适合各种应用环境。
特点总结
设计特点适用于所有团队会议室的下一代高清视频协作编解码器
● 1 个机架单元 (1RU) 高，机架式安装，随附机架安装解决方案
专业级连接器
● 无与伦比的质量和灵活性
● 符合标准的 1080p 解决方案，能与基于标准的视频设备兼容，且不影响功能发挥
应用特点 ● 单独转码嵌入式 MultiSite 功能
● 高清协作，全帧速率下分辨率高达 WXGA
● 通过一键式操作 (OBTP) 召开会议
● 非常适合基于团队的协作和行业应用
性能特点佳分辨率高达 1080p
● H.323/SIP 高达 6 Mbps（点对点）
● 接口多可直接连接三个高清视频源和两个麦克风
● 全双工音频，提供高品质立体声
● 完整应用程序编程接口 (API)
● 能够充分利用 Cisco® 整体解决方案管理、转码高清多点控制单元 (MCU)、录制和流媒体、
Multiway 以及防火墙穿越功能
● 采用思科网真 ClearPath 丢包保护技术，确保佳体验
● 原生支持 Cisco Unified Communications Manager（需要 Cisco Unified Communications Manager
8.6 或以上版本）
● 支持在思科 WebEx 网真网络上使用
产品功能
规格 说明
交付系统完整组件视频会议编解码器、无线遥控器、机架安装提手、局域网线缆及电源线
带宽H.323/SIP 高达 6 Mbps（点对点）
防火墙穿越思科 Expressway 技术
● H.460.18 和 H.460.19 防火墙穿越
视频标准H.261、H.263、H.263+ 和 H.264
视频特点真正的 16:9 宽屏
● 高级屏幕布局
● 智能视频管理
● 本地自动布局
视频输入（四路输入） 两路 HDMI 输入；支持的格式：
● 1920 x 1080@60 Hz 和 59.94 Hz (1080p60)
● 1920 x 1080@50 Hz (1080p50)
● 1920 x 1080@30 Hz 和 29.97 Hz (1080p30)
● 1920 x 1080@25 Hz (1080p25)
● 1920 x 1080@24 Hz 和 23.97 Hz (1080p24)
● 1280 x 720@60 Hz 和 59.94 Hz (720p60)
● 1280 x 720@50 Hz (720p50)
● 720 x 480@60 Hz 和 59.94 Hz (480p60)
● 640 x 480@60 Hz (480p60)
● 1600 x 1200@50 Hz 和 60 Hz (UXGA)
● 1280 x 1024@60 Hz 和 75 Hz (SXGA)
● 1024 x 768@60 Hz、70 Hz、75 Hz 和 85 Hz (XGA)
● 800 x 600@56 Hz、60 Hz、72 Hz、75 Hz 和 85 Hz (SVGA)
● 1920 x 1200@50 Hz 和 60 Hz (WUXGA)
● 1680 x 1050@60 Hz (WSXGA+)
● 1440 X 900@60 Hz (WXGA+)
● 1280 x 768@60 Hz (WXGA)
一路 DVI-I 输入；支持的格式：
模拟 (VGA)：
● 1920 x 1080@60 Hz (1080p)
● 1280 x 720@60 Hz (720p)
● 1600 x 1200@60 Hz (UXGA)
● 1280 x 1024@60 Hz 和 75 Hz (SXGA)
● 1280 x 960@60 Hz
● 1024 x 768@60 Hz、70 Hz、75 Hz 和 85 Hz (XGA)
● 1920 x 1200@50 Hz (WUXGA)
规格 说明
● 1680 x 1050@60 Hz (WSXGA+)
● 1440 x 900@60 Hz (WXGA+)
● 1280 x 800@60 Hz (WXGA)
● 1280 x 768@60 Hz (WXGA)
模拟 (YPbPr)：
● 1920 x 1080@60 Hz (1080p60)
● 1920 x 1080@50 Hz (1080p50)
● 1920 x 1080@30 Hz (1080p30)
● 1920 x 1080@25 Hz (1080p25)
● 1280 x 720@60 Hz (720p60)
● 1280 x 720@50 Hz (720p50)
● 1280 x 720@30 Hz (720p30)
● 720 x 576@50 Hz (576p50)
● 720 x 480@60 Hz (w480p60)
数字 (DVI-D)：
● 与 HDMI 相同；参考表格中之前的内容
一路 S-Video/Composite 输入（BNC 连接器）：
● PAL/NTSC
● 扩展显示识别数据 (EDID)
视频输出（两路输出） 一路 HDMI 输出和一路 DVI-I 输出；支持的格式：
● 1920 x 1080@60 Hz (1080p60)
● 1920 x 1080@50 Hz (1080p50)
● 1280 x 720@60 Hz (720p60)
● 1280 x 720@50 Hz (720p50)
● 1600 x 1200@60 Hz (UXGA)
● 1280 x 1024@60 Hz (SXGA)
● 1024 x 768@60 Hz (XGA)
● 800 x 600@60 Hz (SVGA)
● 640 x 480@60 Hz (VGA)
● 1920 x 1200@60 Hz (WUXGA)
● 1360 x 768@60 Hz
● 1366 x 768@60 Hz
● 1280 x 768@60 Hz (WXGA)
● VESA 监控电源管理
● EDID
实时视频分辨率（编码和解码） ● 176 x 144@30 帧/秒 (fps) (QCIF)
● 352 x 288 @ 30 fps (CIF)
● 512 x 288 @ 30 fps (w288p)
● 576 x 448 @ 30 fps (448p)
● 768 x 448 @ 30 fps (w448p)
● 704 x 576 @ 30 fps (4CIF)
● 1024 x 576 @ 30 fps (w576p)
● 1280 x 720 @ 30 fps (720p30)
● 1920 x 1080@30 fps (1080p30)**
● 512 x 288@60 fps (w288p60)
● 768 x 448@60 fps (w448p60)
● 1024 x 576@60 fps (w576p60)
● 1280 x 720@60 fps (720p60)**
● 640 x 480@30 fps (VGA)
● 800 x 600@30 fps (SVGA)
● 1024 x 768@30 fps (XGA)
● 1280 x 768@30 fps (WXGA)
● 720p30（768 kbps 时）
● 720p60（1152 kbps 时）
● 1080p30（1472 kpbs 时）
规格 说明
音频标准G.711、G.722、G.722.1、64 位 kbps 和 128 位 kbps MPEG4
● AAC-LD 和 AAC-LD 立体声
音频特点CD 音质 20 kHz 单声道和立体声
● 两个独立的音响回音消除器
● 双端口音频混音器
● 自动增益控制 (AGC)
● 自动降噪
● 主动唇音同步
音频输入（五路输入）两个麦克风，48V 幻像供电，XLR 连接器，每个麦克风配有独立的回音消除器和降噪；所有麦克风 都可设置平衡线路电平
● 两路 RCA/Phono 输入，线路电平：立体声 PC 输入，可配置为两路 RCA/Phono 输入，线路电 平：单声道辅助/DVD 输入
● 一路 HDMI，数字：立体声 PC/DVD 输入
音频输出（三路输出）两路 RCA/Phono 输入，线路电平，立体声主音频，可配置为 S/PDIF 或两路 RCA/Phono 输入， 线路电平，单声道录制设备
● 一路 HDMI，数字，立体声主音频
双视频流H.239 (H.323) 双流
● BFCP (SIP) 双流
● 支持高达 WXGAp30 的分辨率，独立于主视频流分辨率
多点支持四路嵌入式 SIP/H.323 多点会议，参考 MultiSite
● 支持思科网真 Multiway（需要 Cisco TelePresence Video Communication Server [Cisco VCS] 和 思科网真 MCU）
● 能够参加托管于思科网真多点交换机 (CTMS) 的多点会议
Multisite 特点四路 SIP/H.323 MultiSite；分辨率高达 w576p30
（嵌入式多点）完全独立的音频和视频转码
● Multisite 中的各个画面布局持续在线（通过 SelfView 查看外发视频）
● 同一会议支持 H.323、SIP 和 IP 语音 (VoIP)
● 支持任意与会者的演示 (H.239/BFCP)，分辨率高达 WXGAp30
● 佳效果（自动持续在线布局）
● 来自任意站点的 H.264、加密和双流
● 拨入与拨出
● 附加电话呼叫（无需许可证）
● 会议速率高达 10 Mbps
协议H.323
● SIP
嵌入式加密H.323/SIP 点对点
● 基于以下标准：H.235 v3 和高级加密标准 (AES)
● 密钥自动生成和交换
● 在双流中受支持
IP 网络特点DNS 服务配置查询
● 差分服务（服务质量 [QoS]）
● IP 自适应带宽管理（含流量控制）
● 自动网守发现
● 动态播放和唇音同步缓冲
● 基于 H.323 的 H.245 DTMF 拨号音
● 支持日期和时间（通过网络时间协议 (NTP) 提供支持）
● 基于丢包的降速
● URI 拨号
● TCP/IP
● DHCP
● 802.1x 网络身份验证
● 802.1Q 虚拟局域网
● 802.1p（Qos 和服务类别 [CoS]）
规格说明
● ClearPath
Cisco Unified Communications Manager（需要 Cisco Unified Communications Manager 8.6 或以上 版本） ● 本地注册 Cisco Unified Communications Manager
● 基本的 Cisco Unified Communications Manager 调配
● Cisco Unified Communications Manager 固件升级
● 思科发现协议和 DHCP 选项 150 支持
● 基本的电话功能（例如暂候/恢复/转接以及企业目录查询）
IPv6 网络支持对于 H323 和 SIP 的单一调用栈支持
● 用于 DHCP、安全外壳 (SSH)、HTTP、安全 HTTP (HTTPS)、DNS 和差分服务 (DiffServ) 的 双栈 IPv4 和 IPv6
● 支持静态和自动配置（无状态地址自动配置）
安全功能通过 HTTPS 和 SSH 进行管理
● IP 管理密码
● 菜单管理密码
● 禁用 IP 服务
● 网络设置保护
网络接口两个局域网/以太网 (RJ-45) 10/100/1000 Mb 接口
其他接口USB 设备，留作将来备用
思科网真精密高清摄像头 (1080p)1/3 英寸 CMOS
● 12 倍变焦和 4 倍变焦
● +15°/-25° 倾角，+/- 90° 平移角度
● 43.5° 垂直视角
● 72° 水平视角
● 对焦距离：0.3m-无限远
● 1920 x 1080 像素渐进式 @ 60fps（12x 版本）
● 1920 x 1080 像素渐进式 @ 30 fps（4x 版本）
其他支持的格式（可通过 Dip 开关进行配置）：
● 1920 x 1080@60 fps（仅限 HDMI 接口）*
● 1920 x 1080@50 fps（仅限 HDMI 接口）*
● 1920 x 1080@30 fps
● 1920 x 1080@25 fps
● 1280 x 720@60 fps*
● 1280 x 720@50 fps*
● 1280 x 720@30 fps
● 1280 x 720@25 fps
● 自动或手动变焦、亮度调节和白平衡
● 远端摄像头控制
● 支持镜头级联（Visca 协议摄像头）*
● 双 HDMI 和 HD-SDI 输出
● 支持倒置安装，可自动翻转画面
系统管理支持思科网真管理套件 (Cisco TMS)
● 通过嵌入式简单网络管理协议 (SNMP)、Telnet、SSH、XML 和简单对象访问协议 (SOAP) 进行全面管理
● 远程软件上载：通过 web server、安全复制 (SCP)、HTTP 和 HTTPS
● RS-232 用于本地控制和诊断
● 遥控器和屏幕菜单系统
目录服务支持本地目录（我的联系人）
● 企业目录
● 使用支持 LDAP 和 H.350 的服务器目录，可以无限制输入（需要思科网真管理套件）
● 企业目录可以无限制输入（通过思科网真管理套件）
● 本地目录可输入 200 个号码
● 已接来电
● 已拨电话
● 未接来电及其日期和时间
规格说明
功率自动适配电源
● 100-240 VAC，50-60 Hz
● 编解码器和主摄像头的大功率为 175 瓦
工作温度和湿度32°F 至 95°F（0°C 至 35°C）环境温度
● 10% 至 90% 相对湿度 (RH)
存储和运输温度相对湿度为 10% 至 90%（非冷凝）时，温度为 -4 至 140°F（-20 至 60°C）
尺寸 ● 长度：17.4 英寸 （44.2 厘米）
● 高度：1.7 英寸 （4.4 厘米）
● 深度：10.9 英寸 （27.8 cm）
● 重量：8.8 磅（4 千克）
